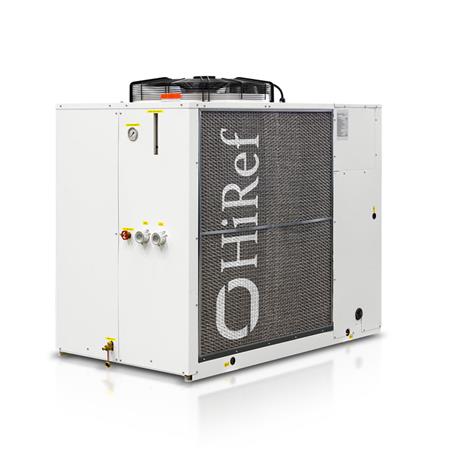

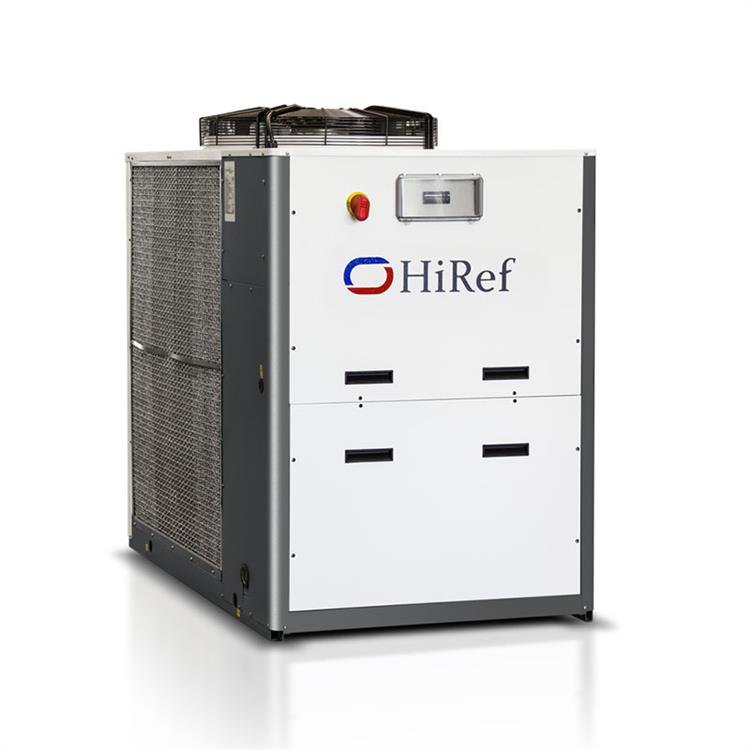

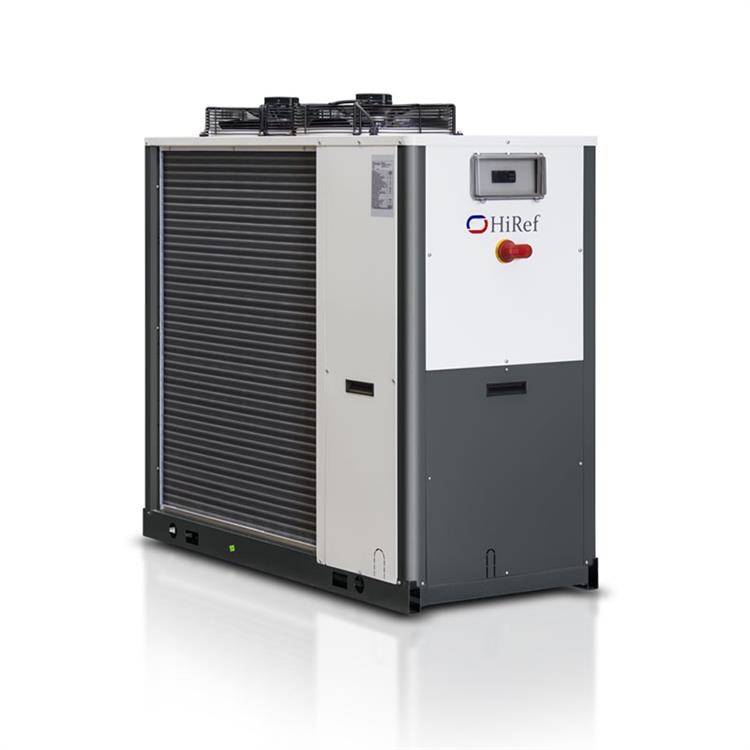

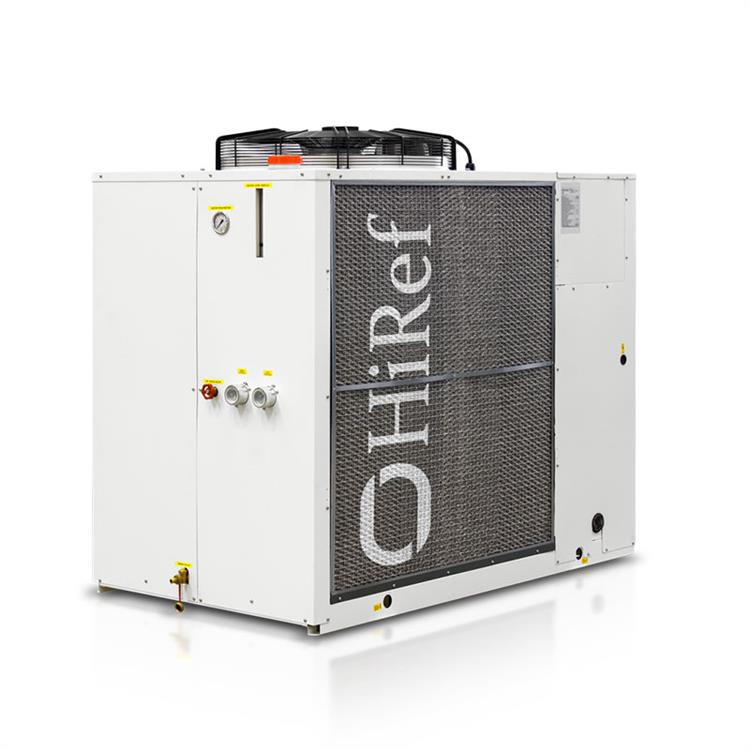

PCC, HiRef'in sisteme gönderilen soğutulmuş suyun sıcaklığında özel hassasiyet gerektiren proses uygulamaları için tasarlanmış hava soğutmalı sıvı soğutma grupları serisidir.
Multiscroll çözümü, elektronik kontrollü genleşme valfleri, cömert boyutlu plakalı ısı eşanjörleri, fanların ve sirkülasyon pompalarının yazılım aracılığıyla entegre yönetimi: Bunlar, PCC serisini, sağlanan gücün doğruluğunun gerekli olduğu çok sayıda endüstriyel uygulama için uygun kılan ana özelliklerdir. ve soğutulmuş suyun sıcaklığı.
PCC serisi, özel konfigürasyonu maksimum kafaların elde edilmesini sağlayan ve dolayısıyla en çeşitli proses gereksinimlerini karşılayan çift çarklı pompaları doğrudan makineye kurma imkanı sağlar. 5 bar'a kadar pompa modülleri mevcuttur.
PCC serisinin tüm ünitelerinin içine, iki konfigürasyonda mevcut olan bir su deposu kurmak mümkündür:
- Kullanıcı devresindeki kayıplarla başa çıkmak için suyu sürekli olarak doldurmanıza izin veren bir açık devre ile
- Geleneksel bir kapalı devre genişletmesi ile tank ve emniyet valfi
Teslim edilen soğutma kapasitesinin hassas kontrolünün gerekli olduğu uygulamalar için, bir su baypas vanasının kullanılması, üniteden çıkan soğutulmuş sıvının sıcaklığının ince ayarını sağlar.
Bileşenlerin seçimi ve düzenlenmesi, ünitelerin yapısal basitliğini desteklemek için tasarlanmıştır, böylece kurulum ve bakım işlemlerini basitleştirir.
TEKNİK VERİ
|
|
|
005 |
010 |
015 |
020 |
025 |
030 |
035 |
040 |
045 |
050 |
055 |
062 |
072 |
082 |
092 |
102 |
120 |
140 |
160 |
180 |
210 |
|
|
|
Kullanıcı su koşulları: 16/10°C; 35 °C dış hava |
|
soğutma gücü |
kW |
4.8 |
9.1 |
13.7 |
17.1 |
19.9 |
23.2 |
26,7 |
31.0 |
35.6 |
39.4 |
43.1 |
46.8 |
53.7 |
61.9 |
69.8 |
80.4 |
88.3 |
111.9 |
121.9 |
137.9 |
151.0 |
|
EER (UNI 14511) |
|
3.45 |
2.71 |
3.16 |
2.87 |
2.82 |
3.35 |
3.16 |
3.30 |
3.24 |
3.18 |
2.99 |
3.42 |
3.20 |
3.56 |
3.32 |
3.24 |
3.10 |
3.20 |
3.10 |
2.98 |
2.92 |
|
Boyutlar (LxDxH) |
mm |
966 x 542 x 795 |
1500 x 650 x 1370 |
1661x914x1468 |
2090 x 1170 x 1730 |
2440x1170x1730 |
3530x1140x1730 |
TEKNİK ÖZELLİKLER
kaydırma kompresörleri
Tek kompresörlü veya tandem kompresörlü soğutucu akışkan devresi
Standart olarak elektronik kontrollü genleşme valfi
Paslanmaz çelik lehimli plakalı ısı eşanjörleri
5 bar'a kadar pompalama modülleri mevcuttur
Çift gündüz/gece ses emisyonu ayar noktası
İsteğe bağlı EC elektronik olarak değiştirilen fanlar
Özel yazılımla programlanabilen yerleşik mikroişlemci kontrolü
Su ve glikol karışımlarının üretimi için ekipman mevcuttur
Dişli su bağlantıları
Harici girişten etkinleştirilebilen ikinci kullanıcı tarafı ayar noktası
