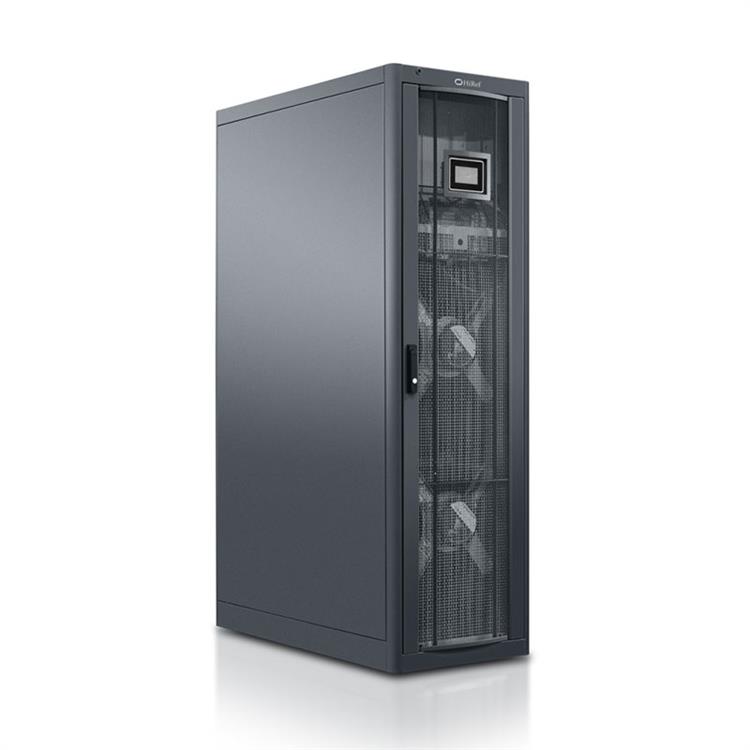

HiRef'in NRCD raf soğutucuları , ortam termohigrometrik parametrelerinin günde 24 saat hassas kontrolünün gerekli olduğu küçük ve orta ölçekli Veri Merkezlerinde raf kabinlerini soğutmak için ideal çözümdür. Chiller'in mümkün olmadığı veya sınır kısıtlamalarının Veri Merkezinde su bulunmasına izin vermediği küçük kurulumlar için özellikle uygundurlar. Dahili tasarım ve bileşenlerin seçimi, tüm sistemin yönetim maliyetlerini en aza indirmek için yalnızca yüksek düzeyde enerji verimliliği elde etmeyi amaçlar.
Veri Merkezinde sıcak ve soğuk koridorlar oluşturularak veya bölümlere ayrılarak ve yerelleştirilmiş soğutma ile elde edilebilen raf kabinlerinin soğutma moduna bağlı olarak, NRCD serisi iki farklı konfigürasyonda mevcuttur:
• raf soğutucusu ile raf kabini arasında kapalı bir devrenin oluşturulduğu “In Rack” konfigürasyonu ;
• Soğuk havanın "soğuk koridorda" her bir raf kabinine doğru serbest bırakıldığı ve raf soğutucudan sıcak havanın "sıcak koridora" çekildiği "In Row" konfigürasyon .
HiRef Sensor Blower® cihazı sayesinde, fanlar kapalıyken sıcak koridordaki (ünite dönüşü) hava sıcaklığını ölçmek mümkündür, böylece ayar noktasının geri yüklenmesinde zamanındalık, sıcaklık kontrolünde hassasiyet sağlanır ve hepsinden önemlisi gereksiz atık israfından kaçınılır. elektrik.

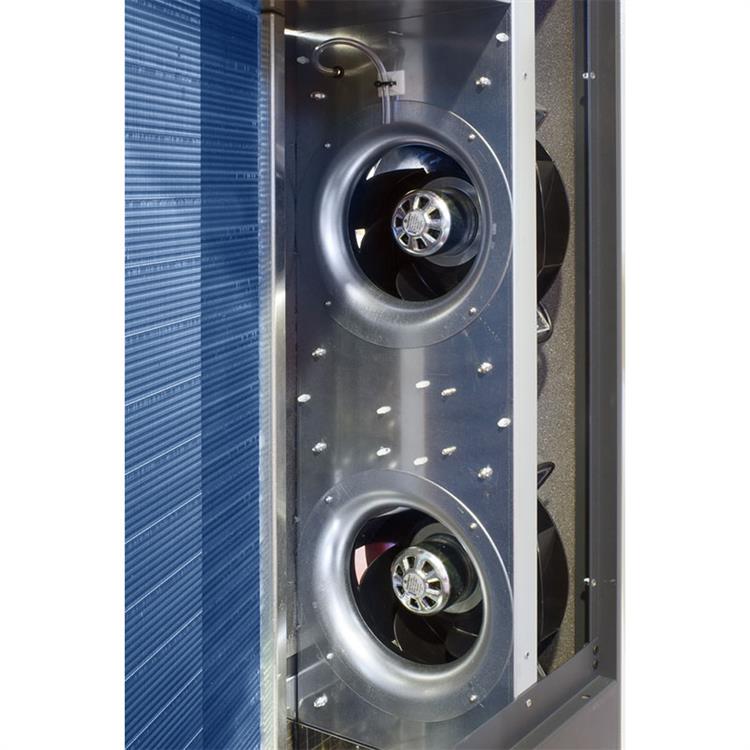

Entegre mikroişlemci, termal yük değiştikçe, EC fanlarını (standart) kontrol ederek hava akış hızının birleşik modülasyonuna ve DC inverter kompresörlerin (standart) hızını yöneterek soğutma kapasitesini sağlar. Bu sadece oda termohigrometrik parametrelerinin çok hassas bir şekilde ayarlanmasına değil, aynı zamanda kısmi yüklerde maksimum enerji tasarrufuna da izin verir.
NRCD serisinin tüm modellerinde standart olarak kanatların hidrofilik işlemine sahip ısı değişim bobinleri bulunur. Hava akışı geçiş hızının doğru tasarımı ile birlikte özel kaplamanın varlığı, nem alma işleminde yoğuşma suyunun toplanmasını kolaylaştırır, böylece damlaların ünitenin dışına doğru sürüklenmesini önler.
İç tasarım ve bileşenlerin özel düzeni, geniş bir ısı değişim yüzeyine sahip buharlaşan bir bobine sahip olmayı mümkün kılar. Bununla birlikte, ünitenin kapladığı alan sınırlı kalır ve sunucu odasında işgal edilen alandan en iyi şekilde yararlanılır.
TEKNİK VERİ
|
NRCD |
|
0100 |
0260 |
0400 |
0450 |
|
Ayar aralığı |
% |
Min. |
%50 |
Maks. |
Min. |
%50 |
Maks. |
Min. |
%50 |
Maks. |
Min. |
%50 |
Maks. |
|
|
|
Giriş hava durumu 30 ° C - %35 rh; Yoğuşma sıcaklığı 45 ° C |
|
Toplam soğutma kapasitesi |
kW |
2.6 |
7.7 |
12.6 |
8.1 |
18.2 |
26.5 |
13.4 |
29.6 |
42.1 |
16.6 |
34.4 |
48.1 |
|
SHR |
- |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Soğutma döngüsünün EER'si |
- |
4.9 |
5.2 |
4.3 |
5.4 |
4.6 |
3.7 |
5.6 |
4.8 |
3.9 |
6.2 |
4.8 |
3.7 |
|
Boyutlar (U x Y x D) |
mm |
300 x 2000 x 1200 |
600 x 2002 x 1200 |
TEKNİK ÖZELLİKLER
Standart olarak yüksek performanslı BLDC Twin Rotary kompresörler
Standart olarak elektronik genleşme valfi
EC fanlar standart olarak
Nemlendirme ve nem alma fonksiyonu
Ünitenin üstünden veya altından soğutma bağlantıları
Paslanmaz çelikten çift yoğuşma tahliye tavası
