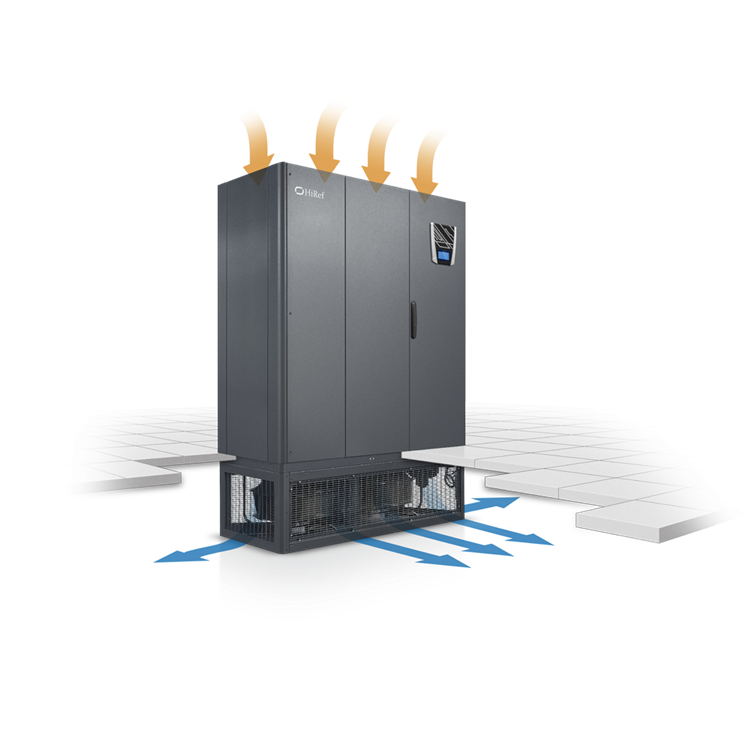

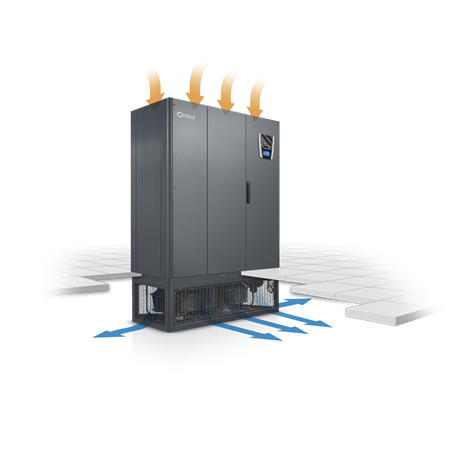

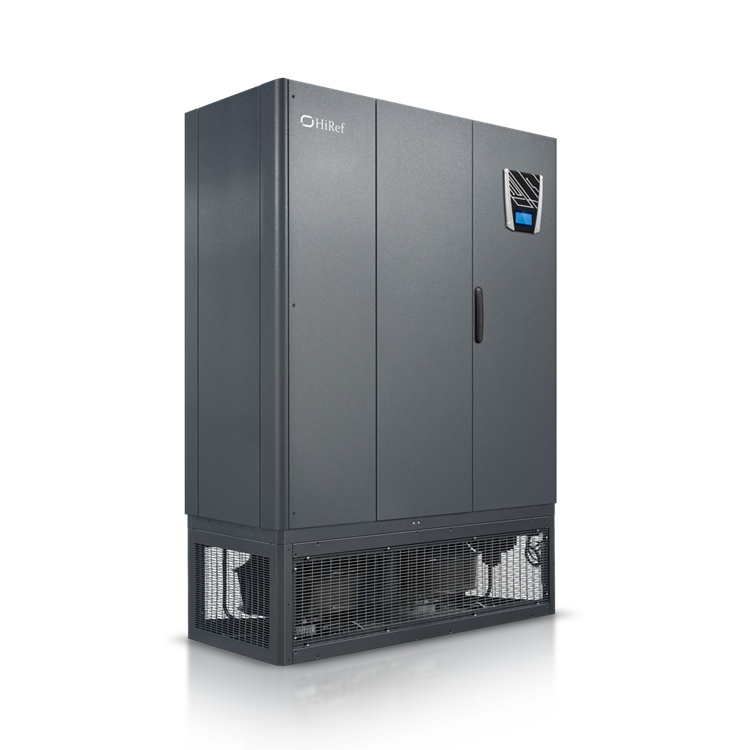

FCDR , yüksek güç yoğunluklu teknolojik ortamlar için yeni soğutulmuş su klimaları serisidir. Dikkatli bir akışkanlar dinamiği analizi, hava akışındaki basınç düşüşlerini en aza indirmek için her yapı detayını son derece dikkatli bir şekilde tasarlamayı mümkün kıldı, böylece makinede bulunan tek elektrik yükü olan fanların enerji tüketimini en aza indirdi.
FCDR serisi, Free-Cooling kullanan sistemler için idealdir. Soğutulmuş su ve hava arasındaki çok azaltılmış termal yaklaşımlar aslında sistemin PUE'sinde daha fazla artış ve yönetim maliyetlerinde azalma ile dolaylı Serbest Soğutma sistemlerinin kullanım olanaklarını arttırır.

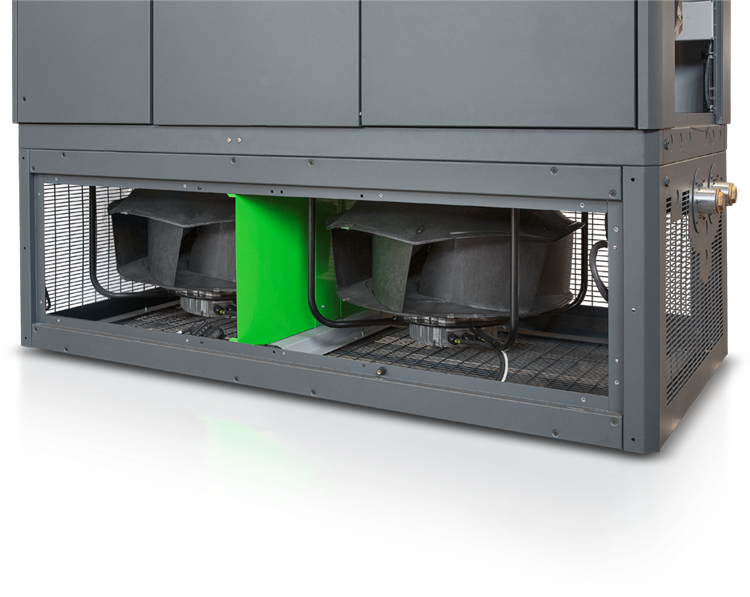

Temel modül, havanın daha geniş bir kesite sahip olmasını sağlarken, "E-Wing" profilinin varlığı her bir fanın hava akışlarını ayırarak, iki akış hızı arasındaki teması ve çarpışmayı ve dolayısıyla alınması gereken yük kayıplarını azaltır. taraftarlar tarafından desteklendi.
EC elektronik motorlara sahip fanların kullanılması, hava akışının verimli ve hassas bir şekilde düzenlenmesini sağlarken, yüksek güç yoğunluğu (çift soğutulmuş su serpantini) aralığı termal yük açısından en kritik uygulamalar için bile uygun hale getirir. bertaraf edilecek.
TEKNİK VERİ
|
|
|
FCDR 0450 |
FCDR 0550 |
FCDR 0650 |
FCDR 0750 |
FCDR 1500 |
FCDR 1800 |
FCDR 2000 |
FCDR 2100 |
|
|
MAKSİMUM VERİMLİLİK |
|
Giriş hava durumu: 30 °C / %35 rh - su T = 10/15 °C |
|
soğutma gücü |
kW |
43.2 |
50.2 |
68.2 |
90.9 |
106.7 |
122.0 |
132.7 |
169.6 |
|
SHR |
|
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
|
EER |
|
100,5 |
100,4 |
97.4 |
101.0 |
97.0 |
101.7 |
102.1 |
99.8 |
|
|
MAKSİMUM GÜÇ |
|
|
Giriş hava durumu: 30 °C / %35 rh - su T = 10/15 °C |
|
soğutma gücü |
kW |
80.9 |
90.9 |
146.3 |
168.8 |
215.5 |
244.7 |
283.8 |
333.6 |
|
SHR |
|
1.0 |
0.9 |
1.0 |
0.9 |
1.0 |
0.9 |
1.0 |
0.9 |
|
EER |
|
32.4 |
36.3 |
28.1 |
32.5 |
27.6 |
31.0 |
27.0 |
31.8 |
|
Boyutlar (LxYxD) |
mm |
1280x1998x950 |
1760x1998x950 |
2500x1998x950 |
3160x1998x950 |
|
Temel modül ile minimum boyutlar (LxYxD) |
mm |
1280x2548x950 |
1760x2548x950 |
2500x2548x950 |
3160x2548x950 |
TEKNİK ÖZELLİKLER
Geriye eğik kanatlı ve plastik çarklı EC fanlar

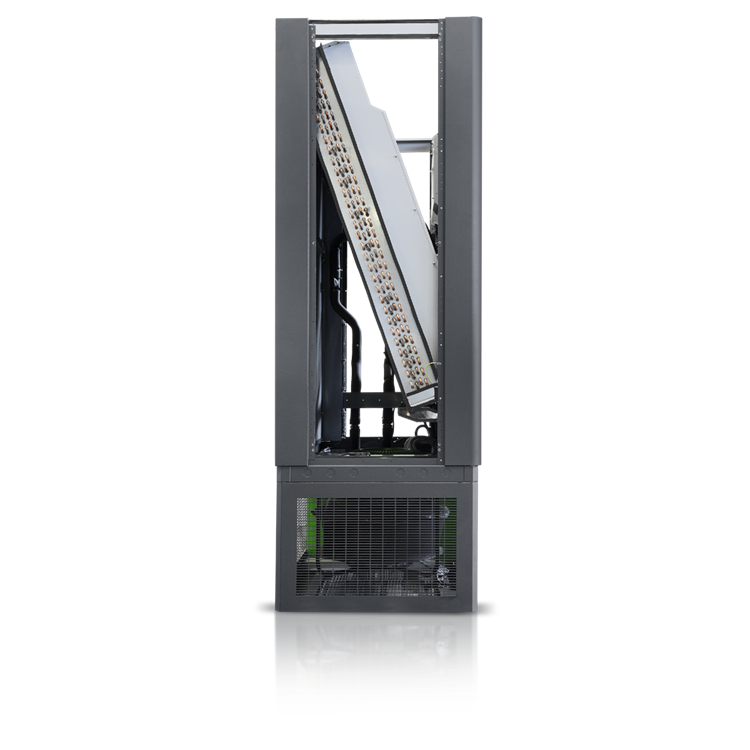

Büyük değişim yüzeyli çift Δ bobin
Termal yüke dayalı fan hızı modülasyonu (sabit ΔT)
Minimum yaygınlık koşullarında verimliliği en üst düzeye çıkarmak için seçilen fanlar
Hava akışı talebine göre fan hızı modülasyonu (sabit Δp)
Çift devre versiyonu mevcuttur
Paslanmaz çelikten yoğuşma toplama tepsisi
Hızlı elektrik bağlantıları
Yüksekliği ayarlanabilir ayaklar
