Verimlilik kavramını güçlendiren yeni FanWall modüler iklimlendirme serisi.

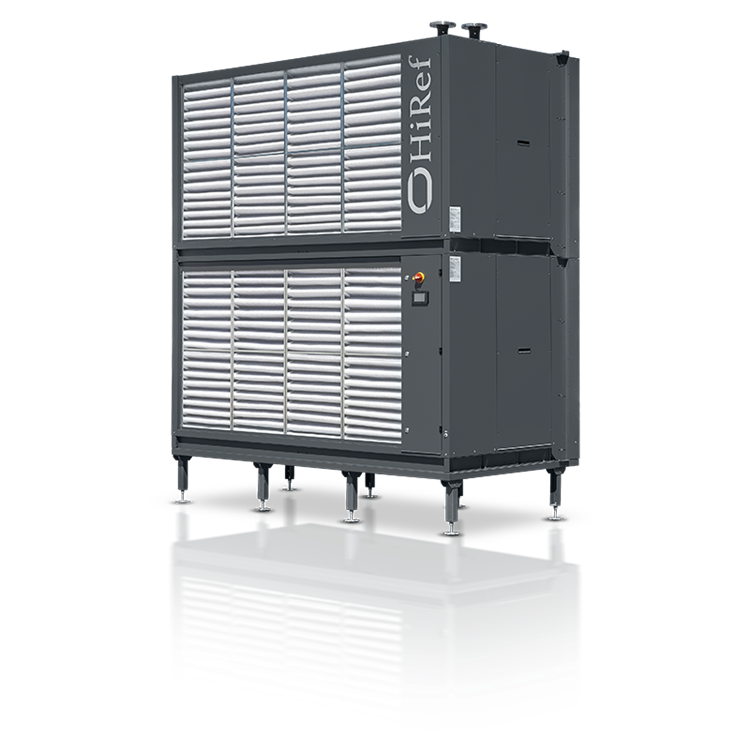

Su soğutmalı veya doğrudan genleşme ile HiRef FanWall iklimlendirme sistemleri, tüm yüksek yoğunluklu veri merkezleri ve hiper ölçekli teknolojik ortamlar için tasarlanmıştır. Bugün, tümü az yer kaplayan maksimum teknolojik verimlilik elde etmek söz konusu olduğunda en iyi seçim, en güvenilir ve özelleştirilebilir olarak öne çıkıyor.....

Soğutma kapasitesi küçük alanlarda karşılar.

HiRef'in su soğutmalı veya doğrudan genişlemeli FanWall serisi, aynı soğutma kapasitesi için daha az yer kaplayan ünitelerin gerekli olduğu yüksek yoğunluklu veri merkezleri ve hiper ölçekli teknolojik ortamlar için tasarlanmıştır

CFD sıvı dinamiği analizinden tasarıma.

Her konstrüksiyon detayı, iç hava akışındaki basınç düşüşlerini ve dolayısıyla fanların enerji tüketimini en aza indirecek şekilde tasarlanmıştır. Aynı zamanda, kanatlı paket eşanjörün geniş yüzeyi, gelen hava ve giden su arasındaki termal yaklaşımları en aza indirerek sistemin verimliliğini en üst düzeye çıkarır.

ÜRÜNÜN ARTILARI

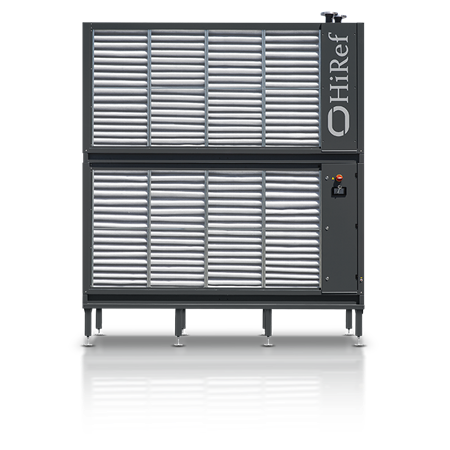

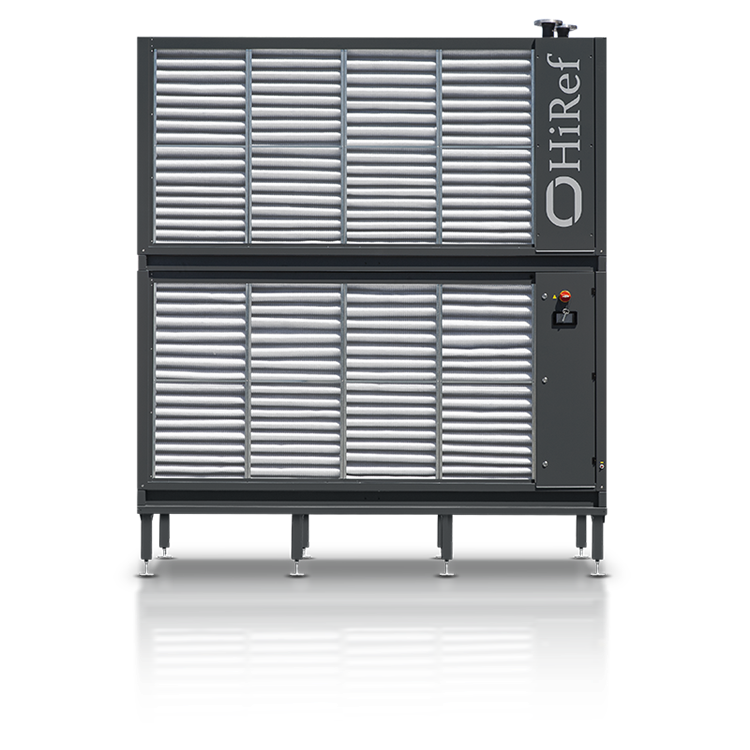

Modüler ve ölçeklenebilir. Her bir FanWall, sistemin özelliklerine uyum sağlamak için ölçeklenebilir ve tek veya çift modül olarak yapılandırılabilir. İkinci durumda, iki modül üst üste konumlandırılacaktır: alt modül ana modül (mikroişlemci ve kontrol ile donatılmış), üst modül ise bağımlı modül olacaktır.

Yükseltilmiş zemin yok. Çift modül üniteler, yükseltilmiş bir zeminin değil, sunuculardan dışarı atılan sıcak havanın bir tavan kanalının kullanılmasını gerektiren uygulama bağlamları için özellikle uygundur.

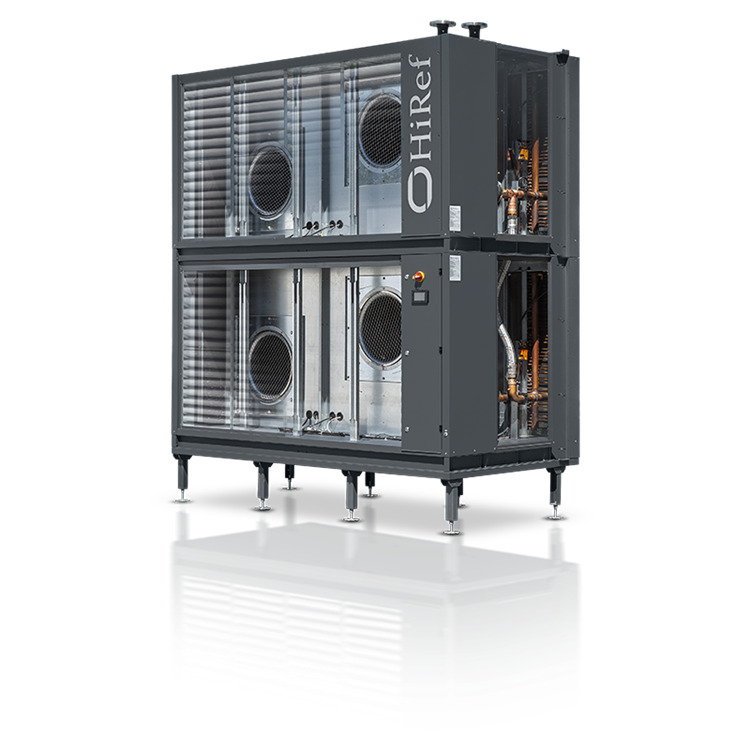

FanWall'ların içinde ne var?

1. Hidrofilik işlemli yataklı ısı eşanjörü.

2. Mikroişlemcinin arızalanması durumunda fanın önceden ayarlanmış bir hızda çalışmasını garanti eden Modbus 2.0 protokolü aracılığıyla “acil durum hızı” işlevine sahip EC havalandırma.

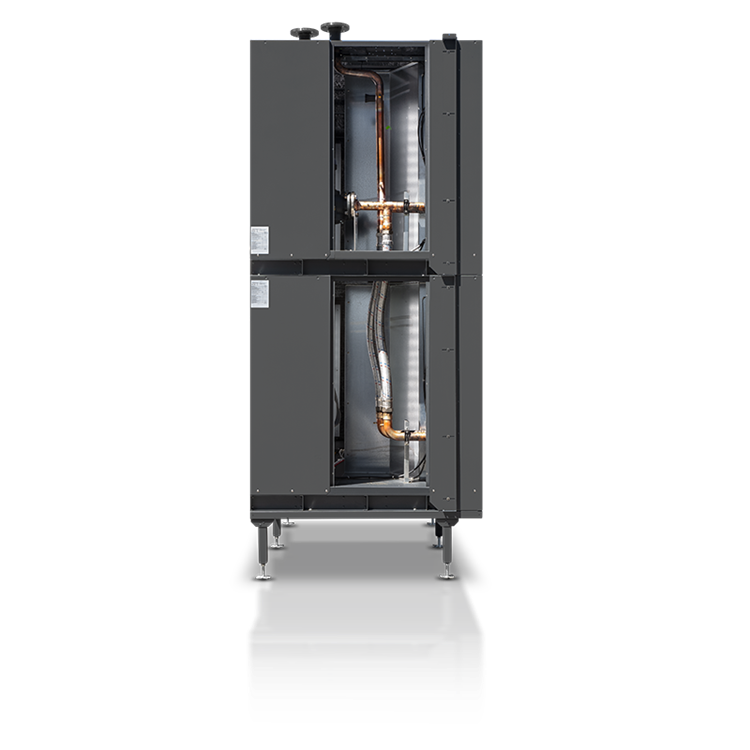

3. Mümkün olan maksimum yedeklilik: çift pil ve çift düzenleyici valf, bir arıza durumunda bile sunucuların soğumasını sağlar.

4. Önden erişim ve güvenlik yönetmeliklerine tam uygunluk sayesinde kolay olağan bakım.

5. Grup mantığıyla düzenleme: makineler, termal yükü dağıtmak için birlikte çalışır.

6. Özelleştirilmiş: Uygulama bağlamına göre boyut, güç ve rengi özelleştirmek mümkündür.

7. Anlık soğutma kapasitesi okuması (istek üzerine tüm 2-3 yollu vanalarla kombinasyon halinde aksesuar, basınçtan bağımsız - PICV).


TEKNİK DETAYLAR

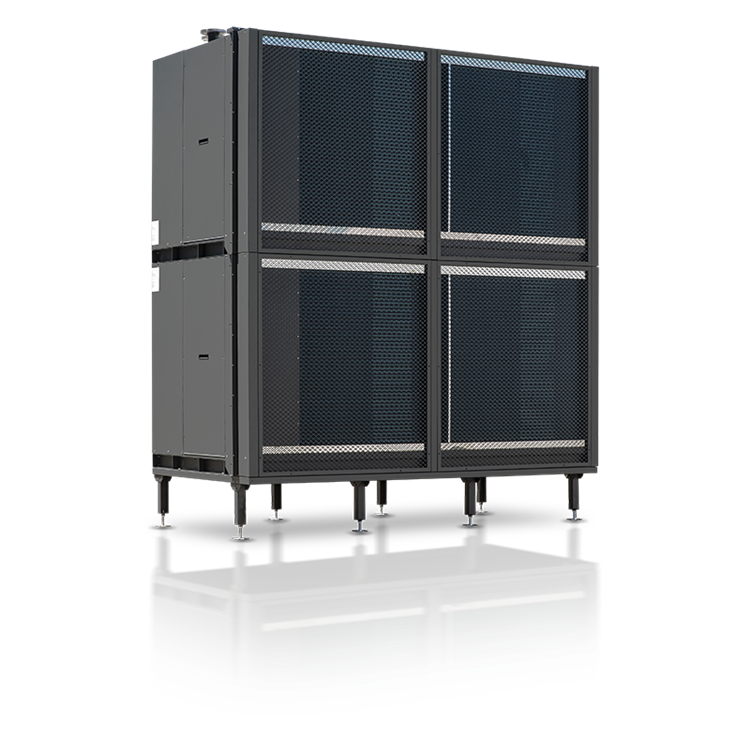

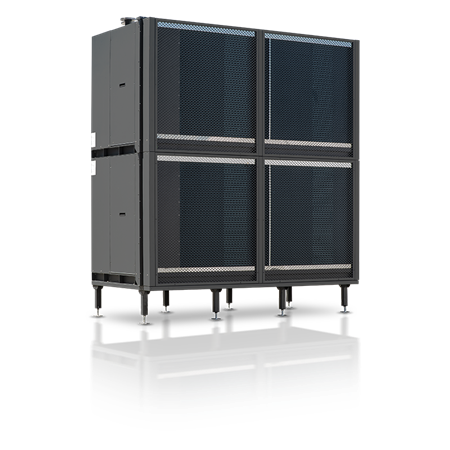

Türbülanssız, homojen hava. Çalışmalarımız, besleme havasının raflara daha düzgün bir şekilde dağılımını sağlamak ve hava akışının türbülansını en aza indirmek için fanlardan sonra kanatlı serpantini yerleştirmeyi seçmemize neden oldu.

Yoğunlaşmaya hayır. HiRef FanWall serisindeki tüm modellerde standart olarak hidrofilik işlemli ısı eşanjör bobinleri bulunur ve bu sayede ünitenin içine ve dışına damlaların girmesi önlenir. Soğutma performansından ödün vermeden daha fazla esneklik sağlamak için FanWall serisi, su devresinin sıcaklık koşullarına bağlı olarak farklı tipte standart eşanjörler içerir.

ΔT = 8 ° C için geometri "B"

ΔT = 12 ° C için geometri "C"

Diğer geometriler, özel uygulama bağlamına bağlı olarak müşteri veya tasarımcı ile birlikte tasarım aşamasında özelleştirilebilir.

durdurulamaz . İstek üzerine, HiRef FanWall HBCV serisi tamamen yedekli bir soğutma devresine sahip olabilir: çift ??bobin ve çift su düzenleme valfi , iki devreden biri arızalandığında bile sunucu odasının soğutulmasına izin verir.

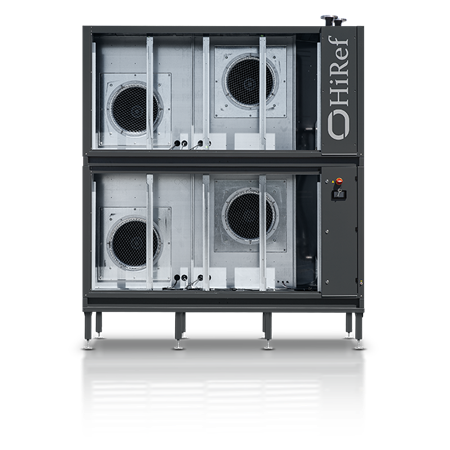

Azaltılmış PUE. Her FanWall HBCV, ısı yüküne göre hava akış hızını değiştirmek ve havalandırma için kullanılan elektriği en verimli şekilde kullanmak için tüm seride standart olan EC 2.0 plug fanlarla donatılmıştır. Genişletilmiş menzilli hız regülasyonu MODBUS protokolü üzerinden gerçekleştirilir.

Havalandırma kontrol altında. Yerleşik havalandırma sistemi, sabit bir hava akışı (hava akışı kontrolü) veya sabit bir aşırı basınç (Δp kontrolü) sağlamak için sunucu odasındaki hava dağıtım mantığına göre ayarlanabilir ve ayarlanabilir.

Kararlı, her zaman. Soğutma kapasitesini düzenleyen valfler sayesinde.

Teslimat sıcaklıklarının hassas kontrolü için, modülasyonlu aktüatörlü 2-3 yollu vanalar arasından seçim yapabilirsiniz. Ayrıca, istek üzerine basınçtan bağımsız kontrol valfleri (PICV) takılabilir, çünkü mükemmel:

• ünitelerin besleme debisinin regülasyonu sayesinde sistemin devreye alma maliyetlerini düşürmüşler;
• buzdolabı kapasitesinin düzenlenmesinde daha fazla doğruluk ve kararlılık sunarlar;
• balans vanalarının kurulumunu gerektirmezler.
