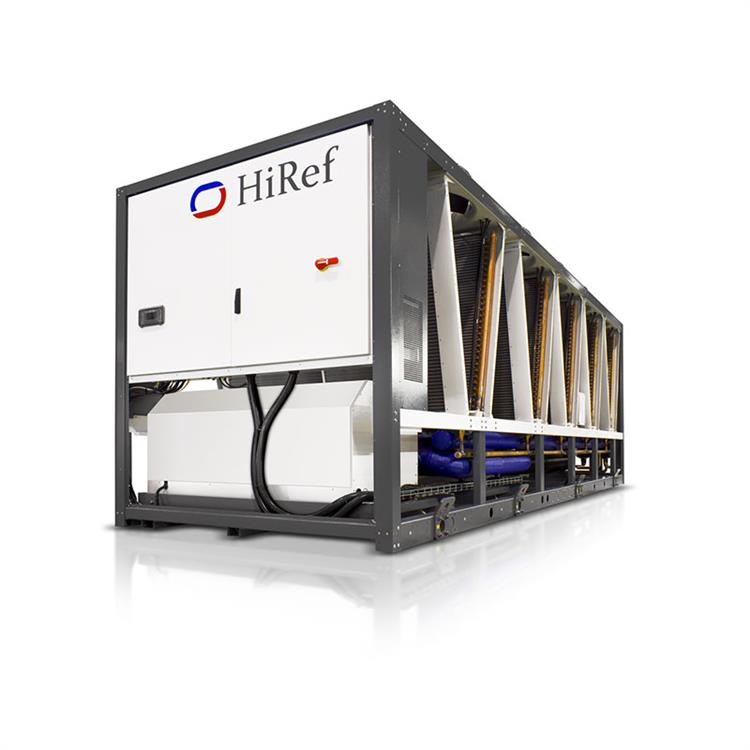

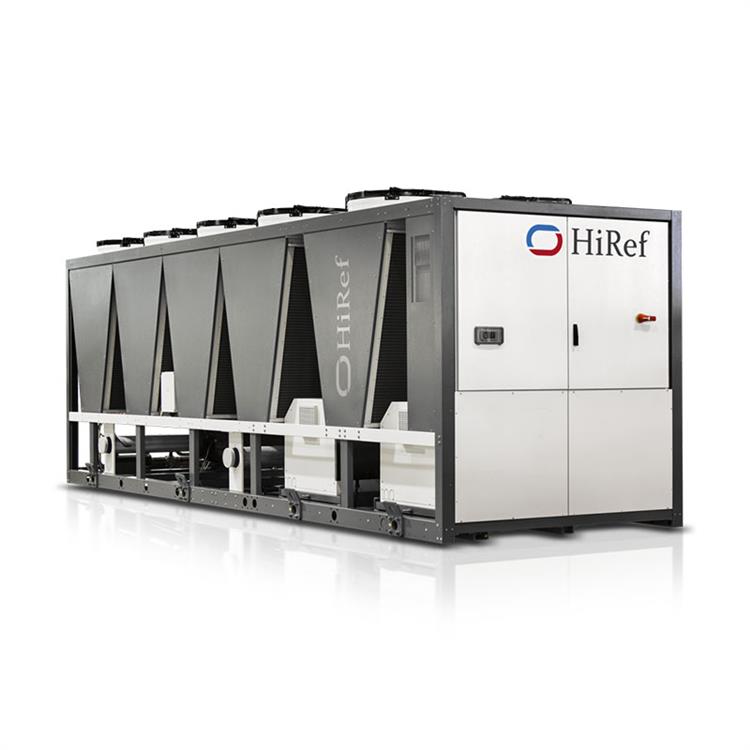

TVXA , enerji açısından verimli ve aynı zamanda çevre dostu süreçler için tasarlanmış yeni hava soğutmalı chiller standardını temsil eder. Düşük GWP'li (Küresel Isınma Potansiyeli) yeni HFO soğutucu akışkanların kullanımı sayesinde düşük çevresel etki elde edilirken, ısı değişim bobinlerinin özel V konfigürasyonu ve boyutları sayesinde en yüksek verimlilik / boyut oranları elde edilirken, daha büyük piyasadaki soğutucular arasında. Piyasa ortalamasına göre ısı değişim yüzeylerinin iki katına çıktığı free-cooling versiyonu, free-cooling çalışma modunda yüksek performans elde ediyor. TVXA serisi, UNI 14511 standardına göre A enerji verimliliği sınıfına ulaşmak için tasarlanmıştır.
Sürgülü valf veya invertör aracılığıyla modülasyonlu vidalı kompresörlerin kullanılması, elektronik olarak kontrol edilen genleşme valflerinin kullanılması, cömert boyutlu plakalı ısı eşanjörlerinin seçimi, fanların ve sirkülasyon pompalarının yazılım aracılığıyla entegre yönetimi: bunlar TVX'i öne çıkaran ana özelliklerdir. geniş bir yük modülasyon kapasitesi ve kısmi yüklerde yüksek verim aralığı.

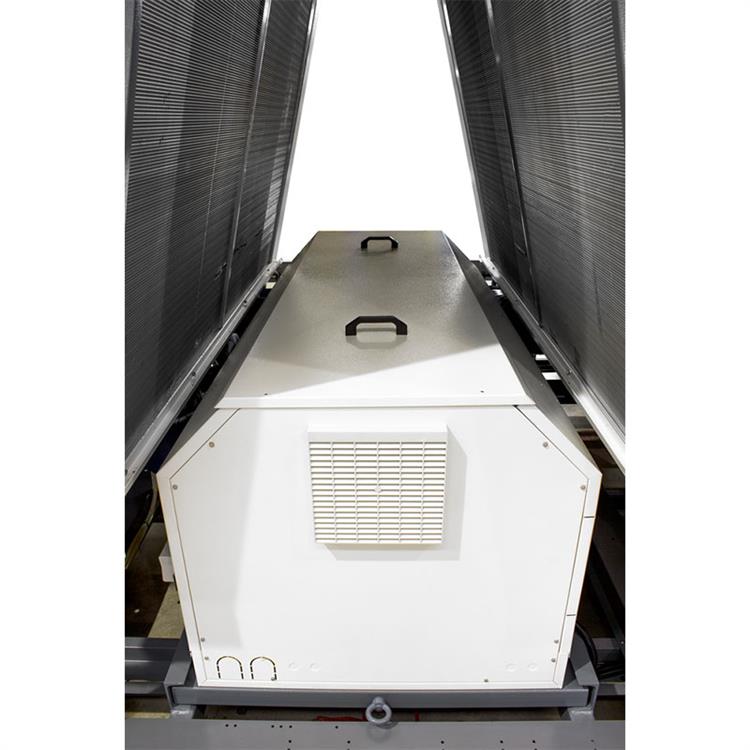

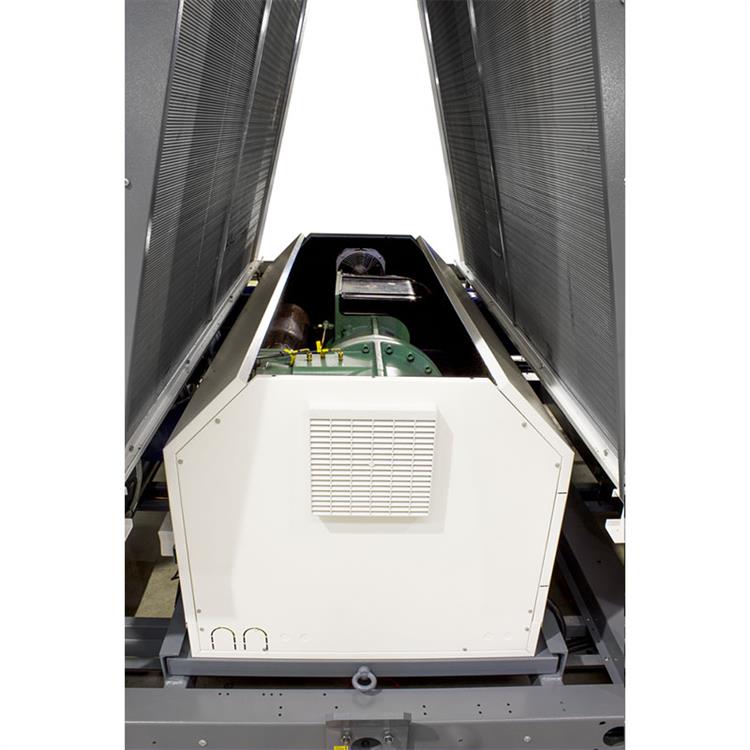

Kompresörlerin davlumbazları, uygun ses emici malzemelerin kullanılması sayesinde iletilen gürültüyü önemli ölçüde azaltır.

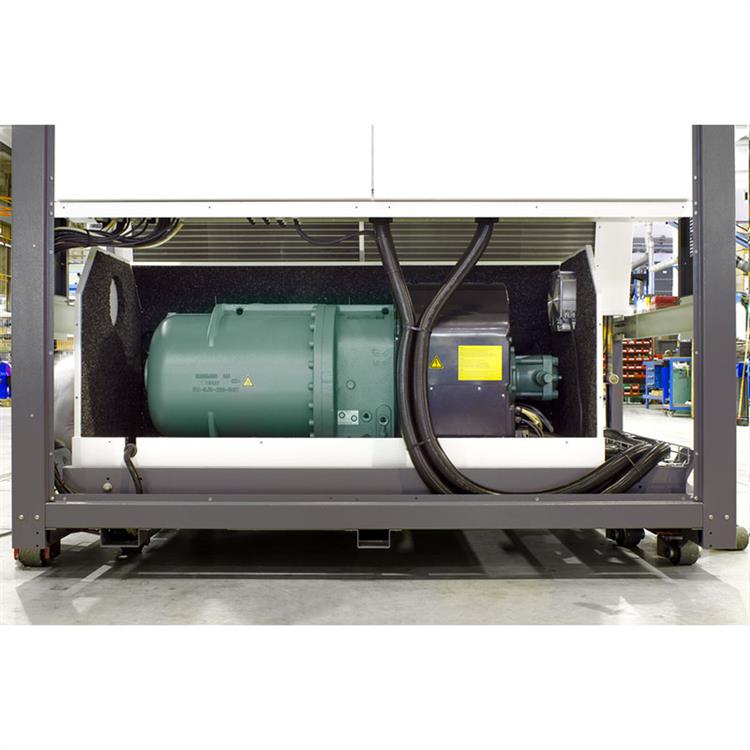

Kayar kılavuzların varlığı sayesinde çıkarılabilirler: bu nedenle tüm bakım işlemleri önemli ölçüde daha kolaydır. Kompresörler ayrıca üstten bir kanca ve bir vinç kullanılarak çıkarılabilir.

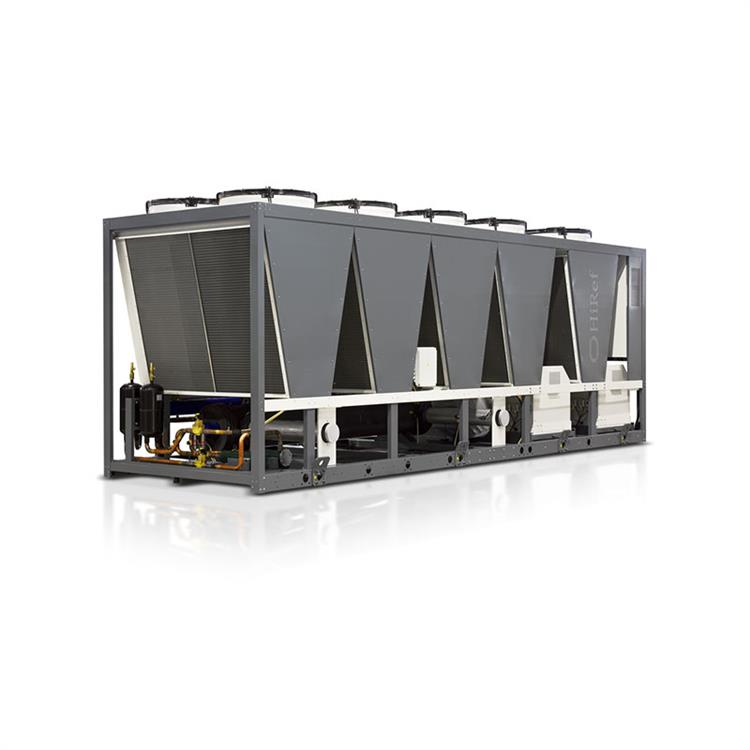

Çok derin “V” modüler bobinlere sahip konfigürasyon, yüksek değişim yüzeylerine ve dolayısıyla ünitenin kapladığı alana göre yüksek termal verimliliğe izin verir.
Free-Cooling versiyonu, 10 ° C * Toplam Serbest Soğutma Sıcaklığı (TFT) elde edecek şekilde boyutlandırılmış eşanjörlere sahiptir (soğutulmuş su ile Veri Merkezi koşulları 19/25 ° C).
TVX hava soğutmalı soğutma grupları serisi, Yeşil Teknoloji perspektifinde yeni düşük GWP'li HFO soğutucu akışkanı (GWPR1234ze = 6) kullanır.
(Ayrıca R134a soğutucu akışkanlı versiyonda da mevcuttur).
Sürüm C (Yalnızca Soğuk):
|
|
|
Koşullar 12/7 °C Kullanıcı tarafında su, 35 °C Dış ortam havası |
|
|
|
0381C |
0401C |
0451C |
0481C |
0531C |
0581C |
0621C |
0661C |
0721C |
0801C |
|
Soğutma kapasitesi [UNI14511] |
kW |
351.7 |
385.4 |
422.3 |
463.2 |
487.6 |
517.8 |
567 |
607.7 |
699 |
747.4 |
|
Toplam emilen güç [UNI14511] |
kW |
111.9 |
123.4 |
132.9 |
146.9 |
156.7 |
164.4 |
182.1 |
190.8 |
222.8 |
237.6 |
|
EER [UNI14511] |
|
3.1 |
3.1 |
3.2 |
3.2 |
3.1 |
3.2 |
3.1 |
3.2 |
3.1 |
3.1 |
|
ESEER |
|
4.0 |
4.1 |
4.2 |
4.3 |
4.0 |
4.1 |
4.2 |
4.4 |
4.2 |
4.2 |
|
gören |
|
4.4 |
4.4 |
4.5 |
4.5 |
4.2 |
4.3 |
4.5 |
4.6 |
4.5 |
4.5 |
|
EYLÜL |
|
5.0 |
5.2 |
5.3 |
5.6 |
5.1 |
5.1 |
5.2 |
5.6 |
5.3 |
5.3 |
|
ses gücü |
db (A) |
doksan iki |
doksan iki |
95 |
96 |
97 |
96 |
96 |
100 |
99 |
99 |
|
Ses basıncı |
db (A) |
60 |
60 |
63 |
64 |
64 |
63 |
63 |
67 |
66 |
66 |
|
Boyutlar [LxDxH] |
mm |
4904x2255x2650 |
6155x2255x2650 |
7405x2255x2650 |
|
|
|
Koşullar 12/7 °C Kullanıcı tarafında su, 35 °C Dış ortam havası |
|
|
|
0831C |
0901C |
0971C |
1041C |
1101C |
1161C |
1231C |
1291C |
1351C |
1421C |
|
Soğutma kapasitesi [UNI14511] |
kW |
797.7 |
860.7 |
878 |
957.4 |
1007 |
1064.5 |
1118.2 |
1174.9 |
1243.6 |
1363.4 |
|
Toplam emilen güç [UNI14511] |
kW |
250,7 |
278.1 |
281.8 |
308.8 |
322.3 |
336.1 |
351 |
375.4 |
388.2 |
417.5 |
|
EER [UNI14511] |
|
3.2 |
3.1 |
3.1 |
3.1 |
3.1 |
3.2 |
3.2 |
3.1 |
3.2 |
3.3 |
|
ESEER |
|
4.4 |
4.3 |
4.2 |
4.2 |
4.3 |
4.1 |
4.2 |
4.4 |
4.2 |
4.2 |
|
gören |
|
4.6 |
4.5 |
4.5 |
4.5 |
4.2 |
4.6 |
4.7 |
4.7 |
4.5 |
5.0 |
|
EYLÜL |
|
5.7 |
5.7 |
5.4 |
5.4 |
5.5 |
5.7 |
5.5 |
5.5 |
5.6 |
6.0 |
|
ses gücü |
db (A) |
102 |
101 |
99 |
99 |
102 |
104 |
100 |
100 |
103 |
105 |
|
Ses basıncı |
db (A) |
69 |
68 |
66 |
66 |
69 |
71 |
67 |
67 |
70 |
72 |
|
Boyutlar [LxDxH] |
mm |
7405x2255x2650 |
9505x2255x2650 |
10700x2255x2650 |
11950x2255x2650 |
Sürüm F (Serbest Soğutma):
|
|
|
Koşullar 12/7 °C Kullanıcı tarafında su, 35 °C Dış ortam havası |
|
|
|
0311F |
0331F |
0441F |
0361F |
0381F |
0421F |
0451F |
0481F |
0531F |
0581F |
|
Soğutma kapasitesi [UNI14511] |
kW |
283.4 |
294.3 |
481.3 |
326.8 |
359.2 |
390.7 |
417.5 |
435 |
475.6 |
509.3 |
|
Toplam emilen güç [UNI14511] |
kW |
89.9 |
92.9 |
154.9 |
98.2 |
105.7 |
113.1 |
121.6 |
126.7 |
131 |
146.3 |
|
EER [UNI14511] |
|
3.2 |
3.2 |
3.1 |
3.3 |
3.4 |
3.5 |
3.4 |
3.4 |
3.6 |
3.5 |
|
Toplam serbest soğutma sıcaklığı |
°C |
1.0 |
0.7 |
-5.0 |
1.7 |
1.2 |
1.8 |
1.6 |
1.4 |
1.7 |
1.5 |
|
ses gücü |
db (A) |
doksan iki |
doksan iki |
95 |
93 |
93 |
94 |
94 |
94 |
95 |
96 |
|
Ses basıncı |
db (A) |
60 |
60 |
63 |
60 |
60 |
61 |
61 |
61 |
62 |
63 |
|
Boyutlar [LxDxH] |
mm |
4904x2255x2650 |
6155x2255x2650 |
7405x2255x2650 |
8655x2255x2650 |
|
|
|
Koşullar 12/7 °C Kullanıcı tarafında su, 35 °C Dış ortam havası |
|
|
|
0621F |
0661F |
0721F |
0801F |
0831F |
0901F |
0971F |
1041F |
1101F |
1161F |
|
Soğutma kapasitesi [UNI14511] |
kW |
573.8 |
592 |
653.9 |
701.6 |
730.1 |
770.8 |
822.3 |
920.6 |
968.7 |
1048.1 |
|
Toplam emilen güç [UNI14511] |
kW |
165.6 |
171.4 |
193,5 |
199,7 |
215.9 |
232.8 |
247.3 |
273.2 |
298.9 |
315.2 |
|
EER [UNI14511] |
|
3.5 |
3.5 |
3.4 |
3.5 |
3.4 |
3.3 |
3.3 |
3.4 |
3.2 |
3.3 |
|
Toplam serbest soğutma sıcaklığı |
°C |
1.6 |
1.5 |
1.0 |
1.4 |
1.1 |
0.9 |
1.1 |
0,5 |
0,2 |
-1.5 |
|
ses gücü |
db (A) |
97 |
97 |
98 |
99 |
99 |
99 |
99 |
99 |
100 |
100 |
|
Ses basıncı |
db (A) |
60 |
60 |
63 |
60 |
60 |
61 |
61 |
61 |
62 |
63 |
|
Boyutlar [LxDxH] |
mm |
10700x2255x2650 |
11950x2255x2650 |
13200x2255x2650 |
